Đối với các OEM, Xiangxing Xin là nhà sản xuất Trục có mặt bích được gia công CNC chính xác, tập trung vào các trục trong đó một số đường kính và tham chiếu trục phải hoạt động cùng nhau. Thay vì sử dụng một bề mặt hình trụ liên tục, bộ phận này kết hợp nhiều tạp chí, các vai chuyển tiếp và một mặt bích tích hợp để các bộ phận tiếp giáp khác nhau có thể được đặt tại các vị trí xác định dọc theo cùng một trục quay.
Mặt bích đặc biệt quan trọng trong cấu trúc này. Nó có thể hoạt động như một điểm dừng hướng trục, điểm tham chiếu lắp đặt hoặc điểm phân tách giữa hai vùng lắp ráp, tùy thuộc vào thiết kế thiết bị. Do đó, vị trí bề mặt và độ dày của nó cần được xem xét cùng với các đường kính trục liền kề hơn là kiểm tra như một đặc điểm bên ngoài riêng biệt.
Một số phần bậc thang được phân bố dọc theo chiều dài trục. Các khu vực này có thể có các yêu cầu phù hợp khác nhau, nghĩa là một tạp chí có thể đóng vai trò là bề mặt định vị trong khi phần khác chỉ cung cấp khoảng trống hoặc hỗ trợ cấu trúc. Do đó, dung sai cuối cùng phải tuân theo chức năng thực tế của từng đường kính được thể hiện trên bản vẽ của khách hàng.
Lập kế hoạch quy trình cho loại bộ phận này thường bắt đầu bằng mốc quay vòng ổn định. Tiện thô và tiện tinh được bố trí xung quanh trình tự cổ trục, vị trí vai và mặt bích. Khi quy định các yêu cầu về bề mặt hoặc đường chạy chặt chẽ hơn, các khu vực hình trụ được chọn có thể được hoàn thiện hoặc mài thêm sau các nguyên công tiện chính.
Công ty TNHH Công nghiệp và Thương mại Hạ Môn Xiangxing Xincó thể sản xuất loại trục này bằng hợp kim nhôm, thép không gỉ, thép cacbon/hợp kim, đồng thau và các vật liệu gia công được xác nhận khác. Việc kiểm tra có thể tập trung vào sự chuyển tiếp đường kính, khoảng cách trục, mặt bích, tổng chiều dài và các kích thước khác ảnh hưởng trực tiếp đến việc lắp đặt và căn chỉnh cơ học.
| tham số | Chi tiết |
| Tên sản phẩm | Trục bước mặt bích được gia công CNC chính xác |
| Thương hiệu | Tương Hưng Xin |
| Công ty | Công ty TNHH Công nghiệp và Thương mại Hạ Môn Xiangxing Xin |
| Loại sản phẩm | Trục nhiều bước mặt bích |
| Quy trình chính | Tiện CNC / Tiện phay theo yêu cầu |
| Đường kính trục | Theo bản vẽ |
| Độ dài tạp chí | Theo thiết kế lắp ráp |
| Vị trí vai | Theo đặc điểm kỹ thuật của khách hàng |
| Đường kính mặt bích | Theo bản vẽ |
| Độ dày mặt bích | Theo yêu cầu vị trí trục |
| Tính năng kết thúc | Bước cuối / Lỗ khoan / Vát theo chỉ định |
| Vật liệu | Nhôm, thép không gỉ, thép cacbon/hợp kim, đồng thau, v.v. |
| Sức chịu đựng | Phân công theo khu vực chức năng |
| Độ nhám bề mặt | Theo bản vẽ kỹ thuật |
| xử lý nhiệt | Có sẵn khi được chỉ định |
| Xử lý bề mặt | Theo Chất liệu và Ứng dụng |
| Cơ sở sản xuất | Bản vẽ 2D / Mô hình 3D / Mẫu |
| Sử dụng điển hình | Máy móc OEM, Cụm quay, Hệ thống định vị |

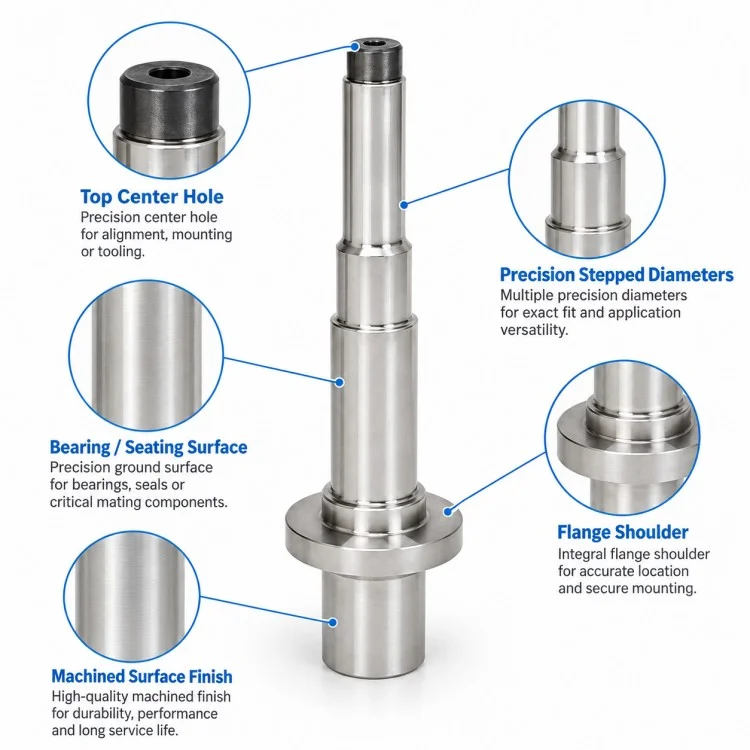

Các phần khác nhau của trục có thể được chỉ định các đường kính và yêu cầu lắp đặt khác nhau, cho phép một bộ phận tiếp xúc với một số bộ phận giao phối.
Mặt bích tạo ra một tham chiếu trục dương mà không yêu cầu một vòng đệm riêng biệt trong các thiết kế ưa thích một điểm dừng tích hợp.
Nhiều vai ngăn cách các tạp chí chức năng và giúp thiết lập vị trí lắp đặt vòng bi, ống lót hoặc các bộ phận hình trụ khác.
Đối với Trục có mặt bích được gia công CNC chính xác, khoảng cách trục giữa vai và mặt bích có thể quan trọng như đường kính riêng lẻ vì các kích thước này xác định vị trí của các bộ phận giao phối sau khi lắp ráp.
Chỉ những bề mặt thực sự yêu cầu lắp đặt chính xác mới cần được kiểm soát chặt chẽ hơn, trong khi các khu vực kết cấu không quan trọng mới có thể tuân theo dung sai chung thích hợp.

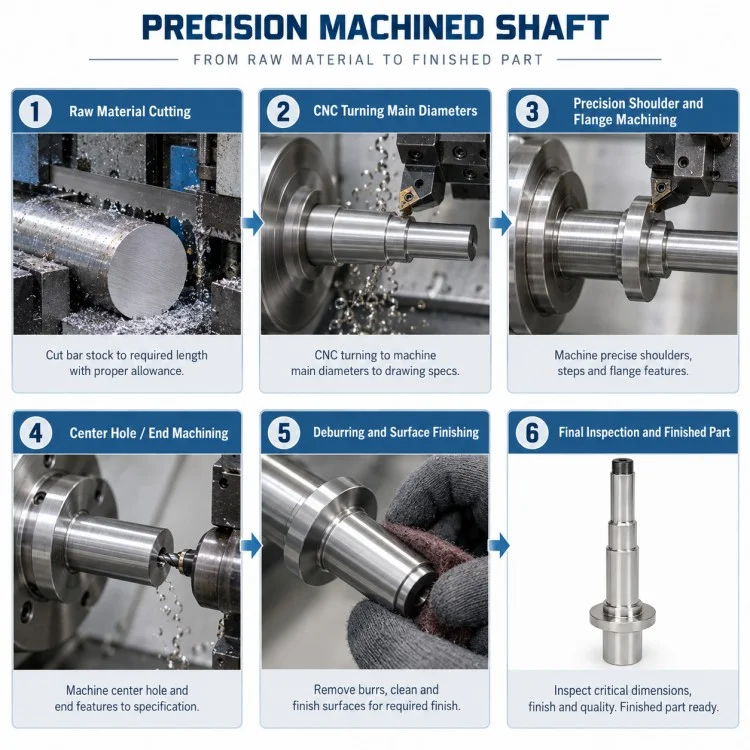

| Giai đoạn xử lý | Trọng tâm chính |
| Đánh giá bản vẽ | Phân loại các tạp chí định vị, mặt cắt khe hở, mặt bích và kích thước trục quan trọng |
| Chuẩn bị nguyên liệu | Chọn thanh/phôi rèn phù hợp và phụ cấp gia công dự trữ |
| quay thô | Thiết lập các biên dạng chính bên ngoài và mặt bích trống |
| bước quay | Hình thành các đường kính trục và chuyển tiếp vai khác nhau |
| Gia công mặt bích | Đường kính, độ dày và mặt tham chiếu của mặt bích hoàn thiện |
| Xử lý tính năng kết thúc | Hoàn thành các đường kính đầu nhỏ, lỗ khoan hoặc hình dạng đầu cuối được chỉ định |
| Kiểm tra bán thành phẩm | Xác minh trợ cấp gia công trên các tạp chí quan trọng |
| Hoàn tất quay | Đường kính chức năng hoàn chỉnh và bề mặt tham chiếu dọc trục |
| mài tùy chọn | Chỉ được sử dụng trên các tạp chí chính xác được chỉ định |
| Gỡ lỗi | Loại bỏ các gờ xung quanh vai và phần chuyển tiếp |
| Phép đo cuối cùng | Xác nhận đường kính tạp chí, khoảng cách vai, vị trí mặt bích và tổng chiều dài |
Đúng. Dung sai có thể được chỉ định theo chức năng của từng cổ trục thay vì áp dụng một dung sai cho toàn bộ trục.
Đúng. Khi mặt bích xác định vị trí lắp ráp, vị trí mặt của nó có thể được coi là kích thước tham chiếu chính.
Có, khi bản vẽ yêu cầu độ vừa khít hoặc độ hoàn thiện bề mặt nên việc mài là phù hợp.
Nếu bản vẽ của khách hàng và lộ trình vật liệu phù hợp thì trục bậc và mặt bích có thể được sản xuất dưới dạng một bộ phận tích hợp.
Thông tin hữu ích nhất bao gồm tất cả các đường kính trục, chiều dài trục, kích thước mặt bích, dung sai lắp, độ nhám bề mặt, vật liệu, xử lý nhiệt và số lượng đặt hàng.
Không. Ghế chịu lực, tạp chí định vị và bề mặt kết cấu chung có thể có các yêu cầu về độ nhám khác nhau tùy theo chức năng.
Đúng. Số lượng nguyên mẫu có thể được sử dụng để xác minh sự phù hợp chính và kích thước lắp ráp trước khi sản xuất lặp lại.
Đối với các dự án trục nhiều bước, Công ty TNHH Công nghiệp và Thương mại Xiamen Xiangxing Xin cung cấp hỗ trợ sản xuất trực tiếp Xiangxing Xin cho Trục có mặt bích được gia công CNC chính xác từ xem xét kỹ thuật đến kiểm tra và sản xuất lặp lại.

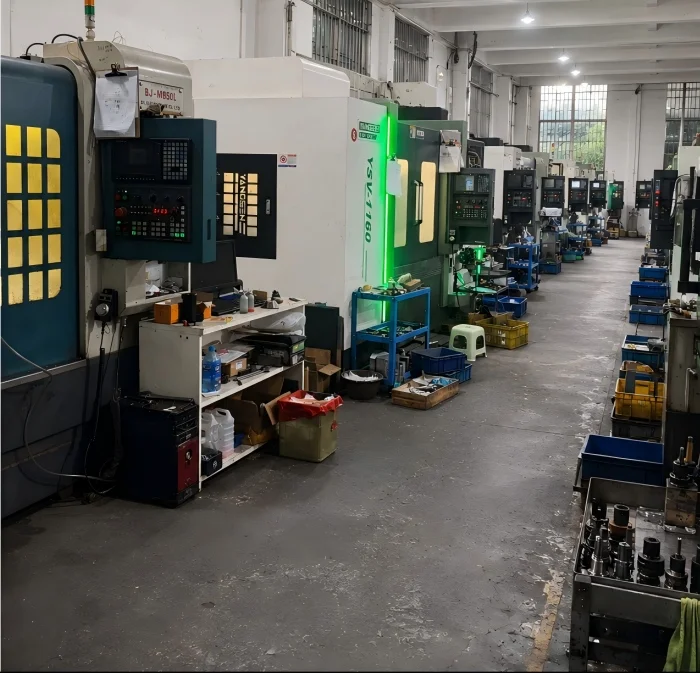

Nhà máy kết hợp thiết bị tiện CNC và máy phay tiện, cho phép phối hợp hình học dựa trên trục và các chi tiết không quay bổ sung theo thiết kế bộ phận.
Thay vì buộc phải áp dụng dung sai chặt chẽ một cách không cần thiết đối với toàn bộ bộ phận, việc đánh giá kỹ thuật có thể xác định các ổ trục thực sự, định vị các trục và bề mặt tham chiếu trục trước khi gia công.
CMM, đo chiều cao, kiểm tra độ nhám, micromet và các thiết bị kiểm tra khác có thể được lựa chọn theo yêu cầu kích thước thực tế.
Đơn đặt hàng nguyên mẫu một mảnh có thể được chấp nhận, cho phép xác minh các thiết kế trục mới trước khi chuyển sang số lượng sản xuất thông thường.
Khi bản vẽ yêu cầu, việc xử lý nhiệt, xử lý bề mặt và các quy trình thuê ngoài có liên quan có thể được phối hợp trong lộ trình sản xuất.
Khi các kích thước quan trọng và bề mặt chức năng được xác nhận, các điểm kiểm tra và quy trình có thể được duy trì cho quá trình sản xuất tiếp theo, giúp cải thiện khả năng lặp lại giữa các lô.
