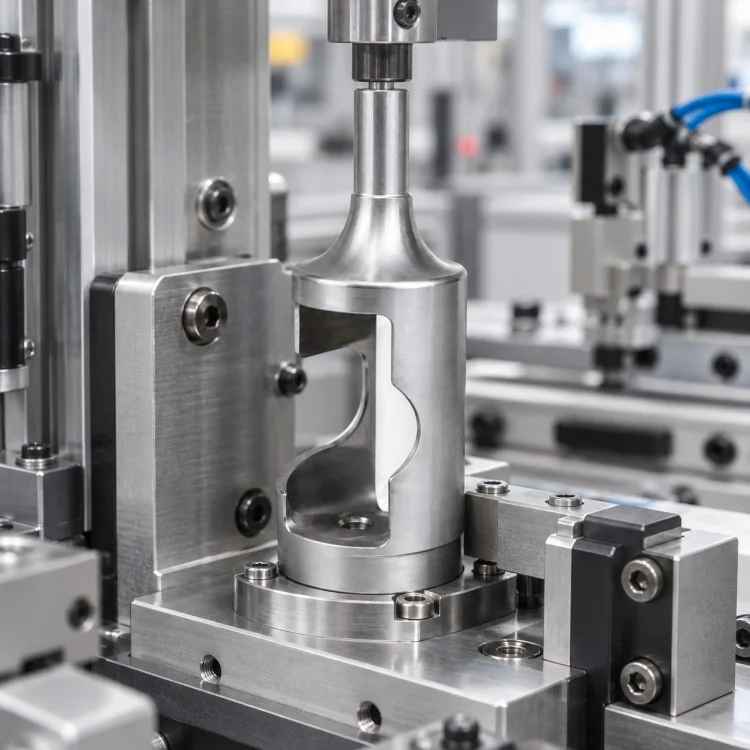

Đối với người mua tìm nguồn cung ứng Vỏ hình trụ mở được gia công bằng CNC chính xác, Xiangxing Xin cung cấp gia công dựa trên bản vẽ cho các bộ phận kết hợp hình học hình trụ quay với phay sâu bên trong và các đường cắt cạnh lớn. Không giống như vỏ kín thông thường, cấu trúc này để lộ một phần buồng bên trong, có thể đơn giản hóa việc lắp đặt, kiểm tra, điều chỉnh hoặc di chuyển bộ phận giao phối.
Phần trên được tạo thành dưới dạng thân hình trụ hẹp hơn được kết nối với thân chính thông qua một đường chuyển tiếp mượt mà. Tùy thuộc vào cách lắp ráp của khách hàng, khu vực này có thể có chức năng như trục định vị, phần kết nối hoặc đường kính tham chiếu. Quá trình chuyển đổi giữa thân và thân lớn hơn đòi hỏi phải kiểm soát gia công ổn định để duy trì độ đồng tâm và tránh sự tập trung ứng suất không cần thiết.
Phần thân chính có một cửa sổ mở đáng kể kéo dài vào khoang bên trong. Việc tạo ra đặc điểm này thường yêu cầu phối hợp tiện và phay thay vì chỉ tiện bên ngoài đơn giản. Do đó, bán kính góc bên trong, độ dày thành, chiều rộng khe hở và phần đỡ còn lại phải được kiểm soát theo tải trọng cơ học và khe hở bộ phận tiếp giáp được chỉ định trên bản vẽ.
Ở đầu dưới, bề mặt lắp được gia công và lỗ trung tâm cung cấp tham chiếu lắp ráp bổ sung.Công ty TNHH Công nghiệp và Thương mại Hạ Môn Xiangxing Xincó thể thiết lập việc kiểm tra xung quanh chuỗi chức năng thực tế của bộ phận—bao gồm đường kính thân, độ đồng tâm thân, vị trí khoang, vị trí lỗ lắp và mặt tham chiếu đáy—thay vì xử lý mọi bề mặt không có chức năng với cùng yêu cầu về dung sai.
Đối với các nguyên mẫu có khối lượng thấp hoặc sản xuất lặp lại, Vỏ hình trụ bên mở được gia công CNC chính xác có thể được sản xuất từ các loại kim loại khác nhau và được cung cấp lớp hoàn thiện bề mặt phù hợp theo môi trường vận hành, yêu cầu về kích thước và quy trình lắp ráp tiếp theo của khách hàng.
| tham số | Chi tiết |
| Tên sản phẩm | Vỏ hình trụ mở được gia công CNC chính xác |
| Thương hiệu | Tương Hưng Xin |
| Loại sản xuất | Gia công OEM dựa trên bản vẽ |
| Quy trình chính | Tiện CNC + Phay CNC |
| Kết cấu | Nhà ở hình trụ mở |
| Các tính năng chính | Cửa sổ bên / Khoang bên trong / Thân trên / Giá đỡ dưới |

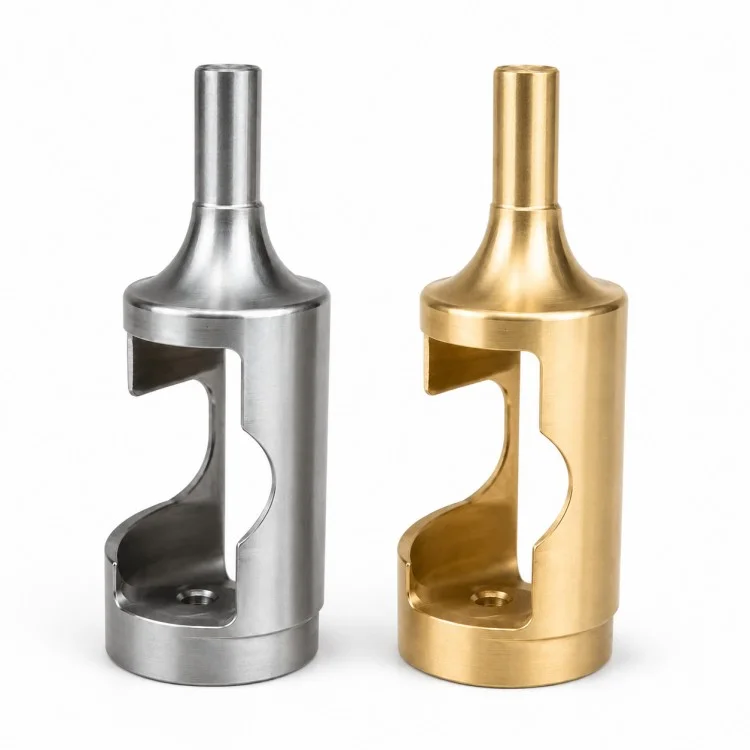

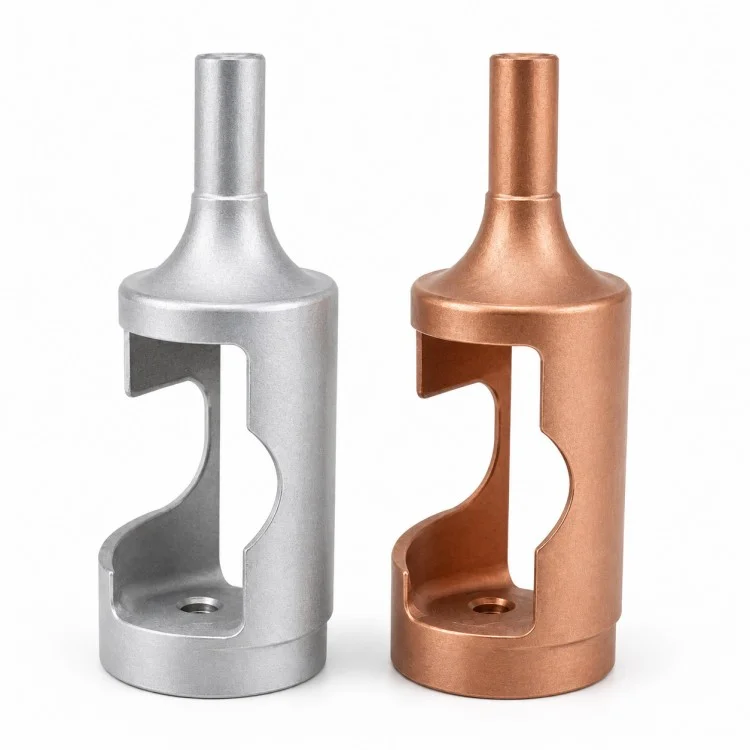

| Vật liệu | Nhôm, thép không gỉ, thép carbon, thép hợp kim, đồng thau, đồng, v.v. |
| Dung sai chung | Thông thường ± 0,01 mm |
| Dung sai tới hạn | ±0,005–0,002 mm có thể được đánh giá theo cấu trúc |
| Độ nhám bề mặt | Ra3.2 / Ra1.6 / Ra0.8 / Ra0.4 |
| Xử lý bề mặt | Anodizing, mạ, thụ động, oxit đen, PVD hoặc theo yêu cầu |
| Định dạng bản vẽ | PDF, DWG/DXF, BƯỚC/IGES, SolidWorks |
| MOQ | 1 mảnh |
| Thời gian dẫn mẫu | Thông thường 3–5 ngày |
| Thời gian dẫn hàng loạt | Thông thường 10–15 ngày |

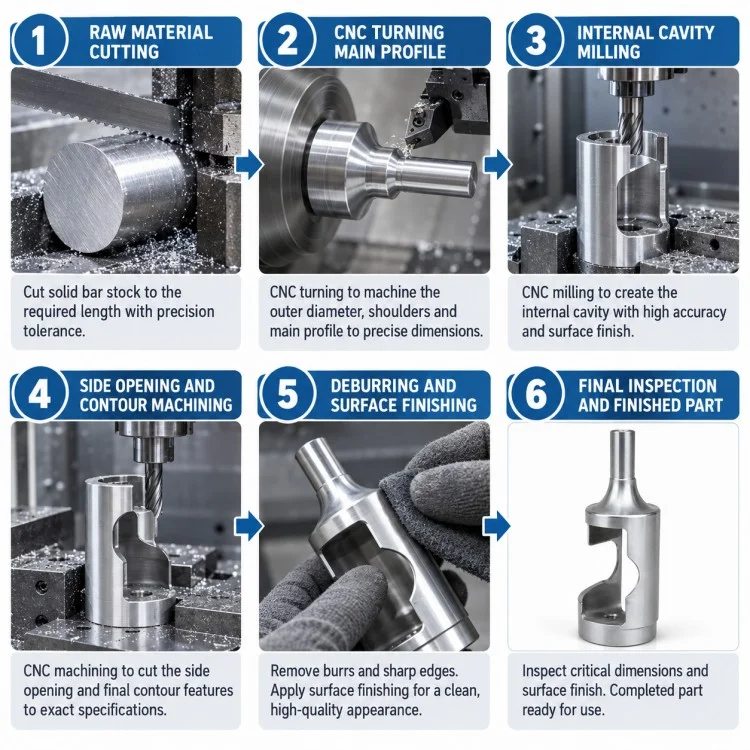

Đường kính ngoài, thân trên, đế dưới và các mặt cắt tham chiếu đồng tâm chính trước tiên có thể được thiết lập bằng tiện CNC. Những tính năng này cung cấp các mốc chuẩn ổn định cho quá trình phay tiếp theo.
Việc mở mặt bên lớn đòi hỏi phải phay sau khi hình học hình trụ cơ bản được thiết lập. Việc tiếp cận dụng cụ, bán kính góc và độ dày thành còn lại phải được lên kế hoạch cùng nhau để tránh làm suy yếu mặt đỡ của vỏ.
Khoang bên trong lộ ra chứa các bề mặt cong và lõm có thể yêu cầu gia công đa hướng tùy thuộc vào bản vẽ cuối cùng. Chiều dài dao và độ cứng rất quan trọng khi gia công các khu vực bên trong sâu hơn.
Lỗ lắp phía dưới và bề mặt tiếp xúc có thể được hoàn thiện theo mối quan hệ vị trí cần thiết với trục thân chính.
Các kích thước quan trọng được kiểm tra theo chức năng lắp ráp của chúng, đặc biệt là đường kính đồng tâm, vị trí khoang, chiều rộng lỗ, độ dày thành và tham chiếu lắp đặt.
| Mục | Vỏ gia công mặt mở | Nhà ở khép kín thông thường |
| Truy cập nội bộ | Truy cập trực tiếp thông qua việc mở bên | Hạn chế sau khi lắp ráp |
| Khả năng hiển thị hội | Khả năng hiển thị tốt hơn của phần bên trong | Cơ chế nội bộ chủ yếu được bảo hiểm |
| Không gian điều chỉnh | Giải phóng mặt bằng/công cụ dễ dàng hơn | Phụ thuộc vào việc tháo gỡ |
| Cấu trúc phần | Thân mở tích hợp | Cơ thể khép kín hoàn toàn |
| Độ khó gia công | Cao hơn do có khoang sâu và cửa sổ | Hình học bên ngoài thường đơn giản hơn |
| Giảm cân | Vật liệu được lấy ra khỏi khu vực mở | Nói chung nặng hơn cho cùng một phong bì |
| Hỗ trợ kết cấu | Tập trung vào phần tường còn lại | Phân bố xung quanh toàn bộ chu vi |
| Tính linh hoạt của ứng dụng | Thích hợp cho các cơ chế OEM đặc biệt | Thích hợp cho các chức năng bao vây thông thường |
Đúng. Chiều rộng, chiều cao, bán kính bên trong và độ dày thành còn lại có thể được sản xuất theo bản vẽ của khách hàng.
Đúng. Khi kích thước vật liệu và hình học cho phép, bộ phận có thể được gia công từ một phôi, giúp giảm bớt các bề mặt lắp ráp và duy trì tính nhất quán về vị trí.
Vật liệu nên được lựa chọn theo yêu cầu về tải trọng, môi trường ăn mòn, trọng lượng và giao phối. Nhôm, thép không gỉ, thép cacbon/hợp kim và đồng thau là những lựa chọn phổ biến.
Đúng. MOQ có thể bắt đầu từ 1 chiếc để xác minh nguyên mẫu.
Các điều khoản thanh toán được xác nhận theo giá trị đơn hàng, số lượng và giai đoạn hợp tác và sẽ được nêu trong báo giá hoặc Hóa đơn Proforma. Chúng tôi có thể đánh giá các yêu cầu thanh toán của công ty bạn và chúng tôi tương đối linh hoạt trong vấn đề này.
Nếu bạn phát hiện bất kỳ vấn đề nào về kích thước hoặc sản xuất sau khi nhận hàng, vui lòng cung cấp ảnh, hồ sơ đo lường hoặc kết quả kiểm tra. Nhân viên kỹ thuật của chúng tôi sẽ xác minh các vấn đề bằng cách tham khảo các bản vẽ, hồ sơ sản xuất và dữ liệu kiểm tra, đồng thời sẽ đưa ra phản hồi sớm nhất trong vòng 2 giờ, sau đó chúng tôi sẽ thảo luận về giải pháp thích hợp.
Các tệp STEP hoặc SolidWorks rất hữu ích cho việc xem xét hình học, trong khi các bản vẽ PDF hoặc DWG/DXF phải xác định rõ ràng các kích thước, dung sai, yêu cầu về vật liệu và bề mặt.
Công ty TNHH Công nghiệp và Thương mại Xiamen Xiangxing Xin cung cấp hỗ trợ sản xuất trực tiếp cho Xiangxing Xin cho các bộ phận nhà ở phức tạp kết hợp tiện và phay thay vì dựa vào các cấu trúc tiêu chuẩn có sẵn.

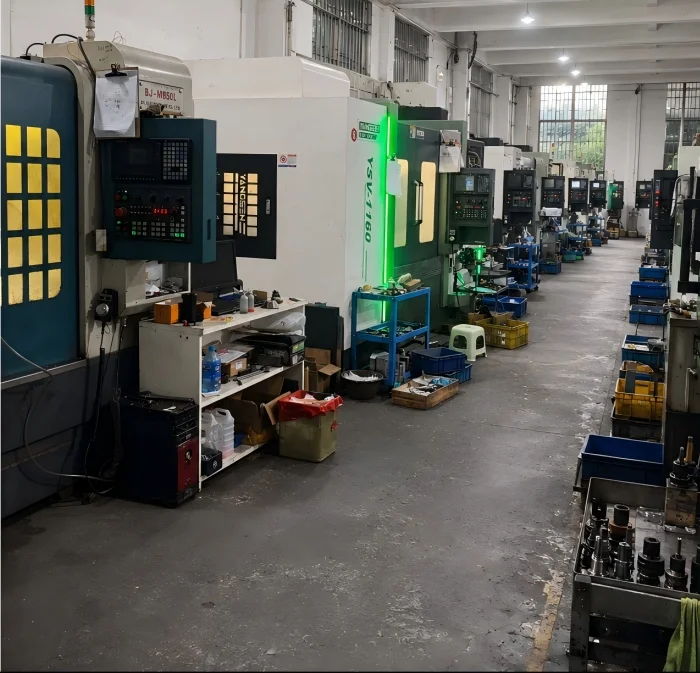

Nhà máy có máy tiện CNC và thiết bị phay quay cho thân trụ, trục, vai và các tính năng phay thứ cấp trong một quy trình sản xuất.
Đối với các cửa sổ mở, khoang sâu, các chi tiết bên hoặc các hướng đưa dao vào khó khăn, gia công nhiều trục cung cấp nhiều tùy chọn hơn cho việc lập kế hoạch quy trình.
Việc sản xuất thân máy như một bộ phận gia công đơn lẻ có thể giảm các mối hàn hoặc các chi tiết lắp ráp riêng biệt, điều này rất hữu ích khi tính nhất quán về vị trí quan trọng hơn là chỉ giảm thiểu thời gian gia công.
Đối với Vỏ hình trụ bên mở được gia công bằng CNC chính xác, việc kiểm tra có thể tập trung vào mối quan hệ giữa thân trên, thân hình trụ chính, khoang bên trong và tính năng lắp phía dưới, những điều này có ý nghĩa hơn đối với khâu lắp ráp cuối cùng so với chỉ riêng bề mặt thẩm mỹ.
MOQ bắt đầu từ 1 chiếc, với thời gian sản xuất nguyên mẫu thông thường là 3–5 ngày và sản xuất hàng loạt khoảng 10–15 ngày sau khi vẽ và xác nhận quy trình.
